Introducción al Sistema de Alimentación del Hashboard
En esta guía comenzaremos a estudiar cómo recibe y distribuye su alimentación una hashboard Antminer S19. El objetivo es comprender el recorrido general de la energía desde la entrada principal de la placa hasta los diferentes dominios donde trabajan los chips ASIC.
Aprenderás a orientarte físicamente sobre la hashboard, reconocer la polaridad de su entrada de alimentación, comprender cómo se organizan los dominios y establecer una primera relación entre la alimentación principal, los reguladores, las etapas de potencia y la fuente Booster.
Autor técnico: Franklin López — DMF Miner Repair Center.
Especialista en reparación ASIC, diagnóstico de hashboards, microsoldadura,
electrónica aplicada y formación técnica profesional.
comprender el recorrido general de la alimentación de una hashboard S19, desde su entrada principal hasta la distribución entre sus diferentes dominios, identificando su polaridad, organización y principales etapas asociadas.
Objetivos de esta guía
- Identificar la entrada principal de alimentación de la hashboard.
- Diferenciar físicamente el positivo y el negativo de la entrada.
- Comprender cómo la alimentación se distribuye por la placa.
- Entender qué es un dominio de alimentación.
- Reconocer la organización física de los dominios en grupos.
- Comprender por qué cambia la orientación de la polaridad entre diferentes zonas de la placa.
- Relacionar la conexión en serie de los dominios con la distribución de la alimentación.
- Introducir el papel de los reguladores LDO, los MOSFET y la fuente Booster.
Antes de comenzar
En esta primera lección no buscamos realizar todavía un diagnóstico eléctrico completo. Primero necesitamos construir un mapa mental de la alimentación de la placa y aprender a reconocer físicamente por dónde entra, cómo se organiza y hacia dónde continúa.
Recorrido de estudio:
entrada de alimentación → etapa de potencia → grupos → dominios → polaridad → conexión en serie → regulación auxiliar → Booster.
1. Entrada principal de alimentación
La hashboard utilizada durante la lección recibe una alimentación principal aproximada de 15 V. Este es el punto de partida para comprender el sistema eléctrico de la placa.
Para orientarnos utilizamos como referencia el puerto I/O. En esta arquitectura, la lámina de alimentación situada junto al puerto I/O corresponde al negativo, mientras que la situada hacia el borde exterior de la hashboard corresponde al positivo.

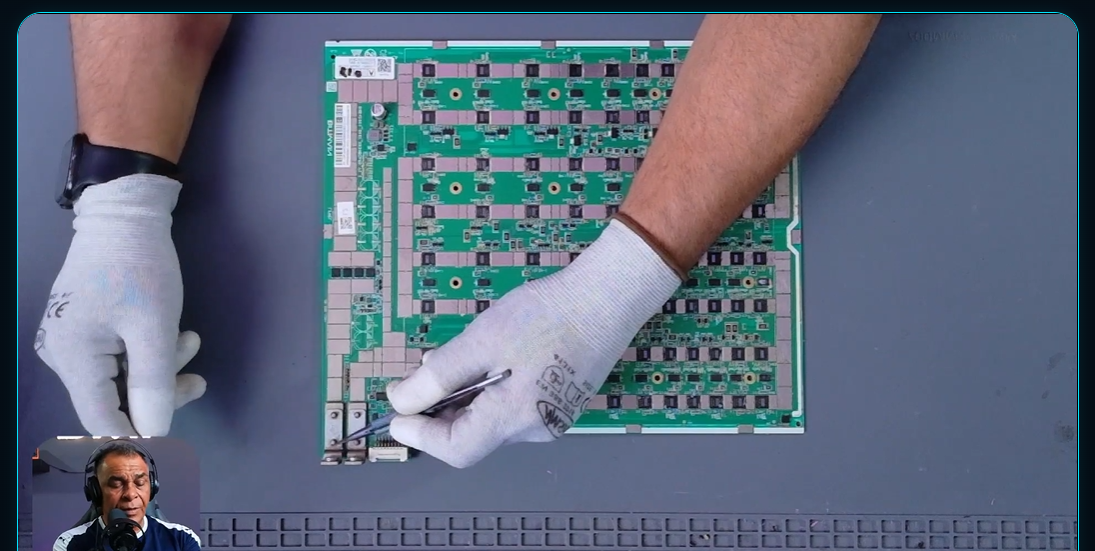

Identificación de los terminales positivo y negativo utilizando el puerto I/O como referencia.
antes de comenzar cualquier análisis eléctrico debes conocer correctamente la orientación y polaridad de la placa.
2. Recorrido inicial de la alimentación
Los aproximadamente 15 V que entran en la hashboard no llegan directamente a cada chip ASIC. La alimentación atraviesa diferentes etapas del diseño antes de distribuirse por la placa.
Entre estas etapas encontramos el circuito de potencia asociado a los MOSFET. En el diseño de esta placa, la alimentación debe atravesar esta sección antes de continuar hacia el resto del sistema.

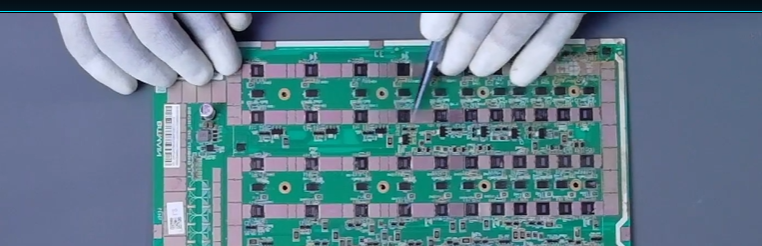

Zona de MOSFET que forma parte del recorrido inicial de la alimentación principal en la placa estudiada.
solo necesitamos reconocer dónde se encuentra esta etapa dentro del recorrido general. El funcionamiento de los MOSFET se estudiará posteriormente con mayor profundidad.
3. Organización de la hashboard en grupos
Para comprender visualmente la distribución de la alimentación podemos dividir la placa estudiada en cuatro grandes grupos o recorridos físicos.
Cada grupo contiene una sucesión de dominios y chips ASIC. Esta organización nos permite seguir físicamente cómo avanza la cadena de alimentación a través de toda la hashboard.

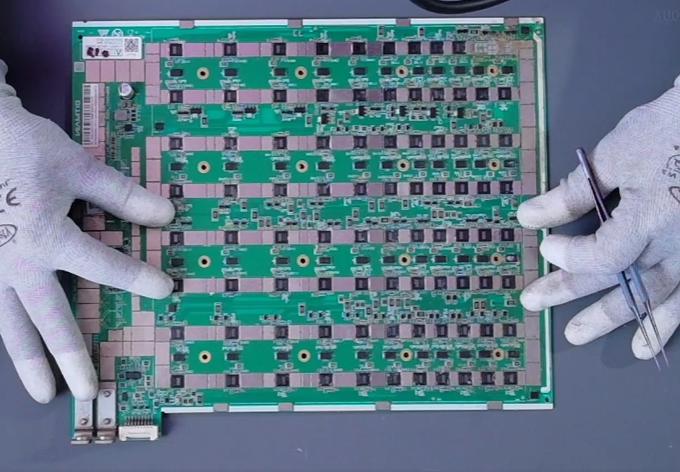

Vista utilizada para reconocer la organización física de los diferentes grupos y dominios.
4. Dominios de alimentación
Dentro de estos grupos encontramos los dominios de alimentación. Un dominio es una sección eléctrica de la cadena en la que se agrupa un determinado número de chips ASIC.
En la hashboard S19 utilizada durante esta lección encontramos:
- 88 chips ASIC en total.
- 44 dominios de alimentación.
- 2 chips ASIC por dominio.
Esta distribución depende del diseño de la hashboard. Existen otras arquitecturas dentro de la familia S19 donde la cantidad de chips ASIC por dominio puede ser diferente.
5. Polaridad dentro de los dominios
Uno de los conceptos fundamentales de esta lección es comprender que la orientación del positivo y el negativo cambia según la posición del dominio dentro del recorrido de la placa.
En una sección podemos encontrar el negativo hacia un lado y el positivo hacia el otro. Cuando el recorrido cambia de dirección, esta orientación se invierte. Este comportamiento se repite a medida que seguimos los diferentes grupos de la hashboard.

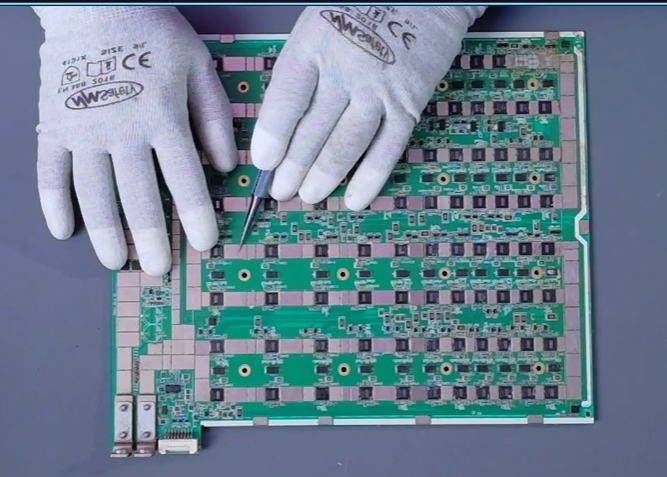

Identificación de la orientación del positivo y el negativo dentro del recorrido de los dominios.
no asumas que el mismo lado físico de la placa representa siempre la misma polaridad. Primero debes identificar en qué sección del recorrido te encuentras.
6. Los dominios forman una cadena
Los diferentes dominios forman parte de una cadena de alimentación en serie. La relación entre el positivo y el negativo de cada sección permite continuar el recorrido eléctrico de un dominio al siguiente.
Esta disposición ayuda a comprender por qué debemos interpretar la polaridad siguiendo el recorrido completo de la placa y no observando cada dominio de forma aislada.
Concepto clave:
los dominios no son circuitos independientes conectados individualmente a los 15 V de entrada. Forman una cadena eléctrica en serie a través de la cual se distribuye la alimentación.
7. Distribución teórica del voltaje
Como primera aproximación podemos relacionar la tensión total de entrada con la cantidad de dominios que forman la cadena.
15 V ÷ 44 dominios ≈ 0,341 V
Este cálculo se utiliza únicamente como una aproximación teórica para comprender el principio de distribución. No significa que una medición real deba mostrar exactamente 0,341 V en todos los dominios bajo cualquier condición.
8. Reguladores LDO y alimentaciones auxiliares
Además de la alimentación principal de la cadena, los ASIC y los circuitos asociados necesitan otras tensiones reguladas para funcionar correctamente.
En los diferentes dominios encontramos reguladores LDO. Estos reciben una tensión de entrada y proporcionan una tensión regulada, más baja y estable, destinada a determinadas alimentaciones necesarias dentro del dominio.
la alimentación principal de la cadena de dominios y las tensiones auxiliares generadas por los reguladores LDO forman parte del mismo sistema de alimentación, pero cumplen funciones diferentes.
9. Fuente Booster
Otra etapa importante que comenzamos a reconocer es la fuente Booster o elevadora.
En la hashboard concreta utilizada durante esta lección, esta etapa proporciona una alimentación auxiliar relacionada con los últimos ocho dominios.
La cantidad de dominios que requieren esta alimentación puede variar dependiendo del diseño y la revisión de la hashboard. Más adelante estudiaremos con mayor profundidad el funcionamiento de esta etapa.

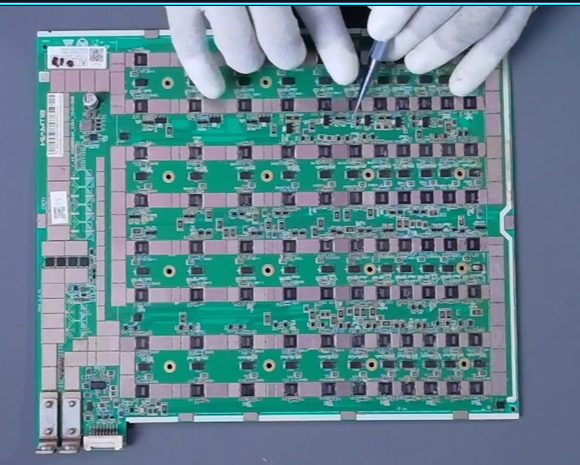

Ubicación de la fuente Booster y referencia de la sección de dominios asociada en la placa estudiada.
Mapa general del sistema de alimentación
Entrada principal → aproximadamente 15 V en la placa estudiada.
Etapa MOSFET → forma parte del recorrido y control de la alimentación principal.
Grupos → permiten seguir físicamente el recorrido de la cadena sobre la hashboard.
Dominios → secciones eléctricas donde se agrupan los chips ASIC.
Cadena en serie → establece la relación eléctrica entre los diferentes dominios.
LDO → generan determinadas alimentaciones reguladas necesarias dentro de los dominios.
Booster → proporciona una alimentación auxiliar elevada en la sección donde el diseño de la placa lo requiere.
Comprueba lo aprendido
Antes de finalizar esta guía, comprueba si puedes responder mentalmente estas preguntas:
- ¿Puedes identificar el positivo y el negativo de la entrada principal?
- ¿Comprendes por qué los 15 V no llegan directamente a cada ASIC?
- ¿Sabes qué entendemos por un dominio de alimentación?
- ¿Comprendes cómo se organizan físicamente los dominios sobre la placa?
- ¿Puedes explicar por qué cambia la orientación de la polaridad según la zona?
- ¿Comprendes que los dominios forman una cadena en serie?
- ¿Sabes diferenciar la alimentación principal de una alimentación auxiliar regulada?
- ¿Puedes situar conceptualmente los LDO, la etapa MOSFET y la fuente Booster dentro del sistema?
DMF Academy · Lección 1
Ya tienes una visión general de cómo comienza y se distribuye la alimentación dentro de una hashboard Antminer S19. Esta base será fundamental para estudiar en las siguientes lecciones los dominios, sus alimentaciones y las diferentes etapas encargadas de controlar y generar los voltajes necesarios para el funcionamiento de la placa.
