Reconocimiento Práctico de una Hashboard Antminer S19
Esta guía de apoyo tiene un objetivo diferente a las anteriores: comprobar que ya puedes observar una hashboard Antminer S19 y orientarte sobre ella sin depender constantemente de una referencia externa.
No introduciremos componentes nuevos. Utilizaremos los conocimientos adquiridos durante el módulo para reconocer las principales zonas de la placa, localizar conexiones, identificar componentes y relacionar cada área con su función general.
Autor técnico: Franklin López — DMF Miner Repair Center.
Especialista en reparación ASIC, diagnóstico de hashboards, microsoldadura,
electrónica aplicada y formación técnica profesional.
consolidar todo lo aprendido en el Módulo 1 mediante un recorrido práctico de reconocimiento sobre una hashboard Antminer S19. Al terminar, deberías ser capaz de identificar sus zonas principales y los componentes estudiados sin entrar todavía en diagnóstico eléctrico.
Objetivos de esta guía
- Orientarte correctamente sobre una hashboard Antminer S19.
- Localizar el puerto I/O y las conexiones de alimentación.
- Reconocer la zona de control y comunicación.
- Identificar visualmente PIC, EEPROM y convertidores de nivel cuando estén presentes.
- Reconocer la zona principal de chips ASIC.
- Localizar reguladores de voltaje y etapas de alimentación auxiliar.
- Identificar una fuente Booster o elevadora por su disposición física.
- Reconocer sensores de temperatura y otros componentes SMD estudiados.
- Comprobar tu capacidad de reconocer la placa completa antes de la evaluación final.
Antes de comenzar
En esta lección no buscamos memorizar posiciones exactas. Queremos que desarrolles una forma de mirar la placa: primero orientarte, después localizar las zonas principales y, finalmente, reconocer los componentes que ya has estudiado.
Método recomendado:
orientación general → conexiones → control/comunicación → ASIC → regulación → fuente Booster → sensores → revisión final.
1. Localiza el puerto I/O

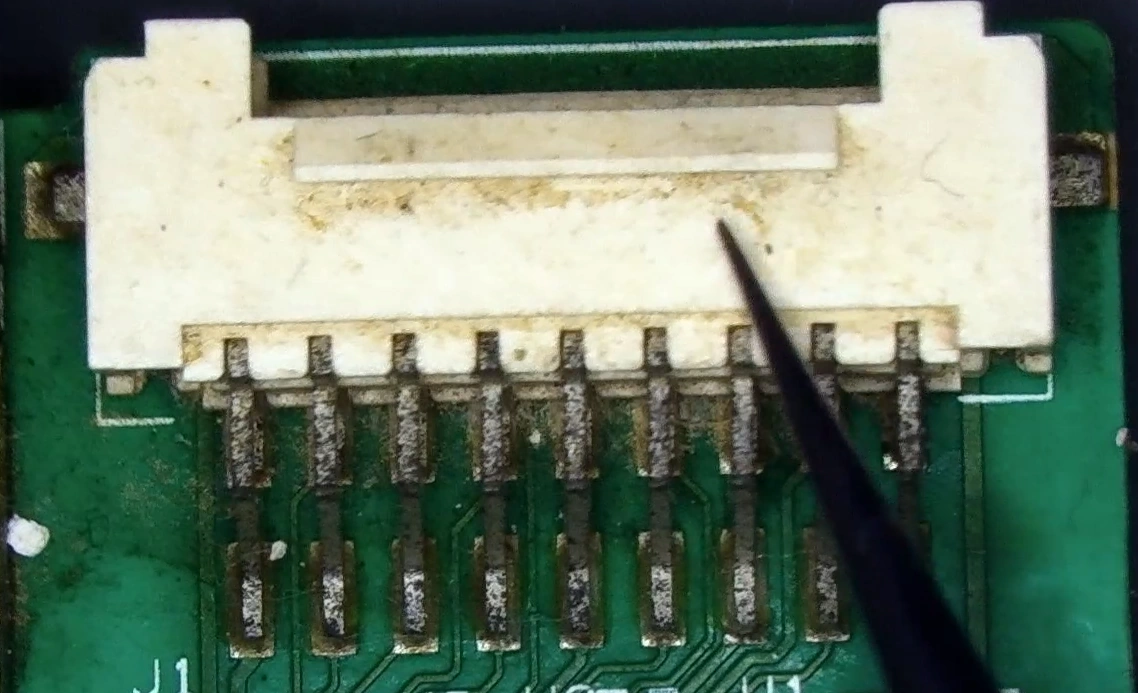

El puerto I/O es una de las mejores referencias para comenzar a orientarte sobre la hashboard. En la placa estudiada corresponde a un conector de 18 pines distribuidos en dos filas de 9.
Puerto I/O utilizado como punto de referencia para orientarse sobre la hashboard.
¿puedes localizar el puerto I/O sin ayuda y reconocer que se trata de la zona de datos de la placa?
2. Identifica las conexiones de alimentación
Una vez localizado el puerto I/O, identifica las láminas o terminales principales de alimentación. En la arquitectura estudiada, la conexión situada junto al puerto I/O corresponde al negativo y la situada hacia el borde exterior corresponde al positivo.

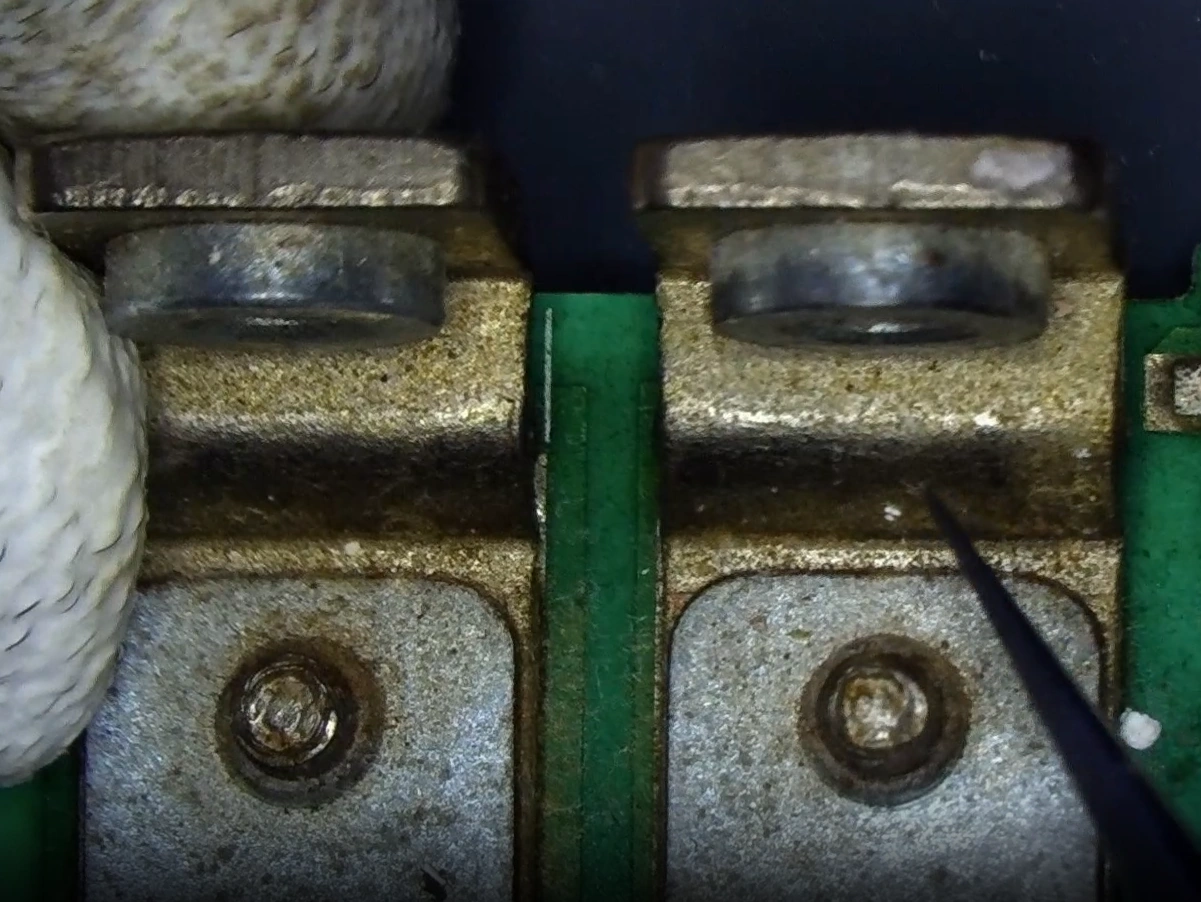

Conexiones principales de alimentación positiva y negativa de la hashboard estudiada.
3. Reconoce la zona de control y comunicación
Cerca del puerto I/O encontramos una zona donde pueden aparecer componentes relacionados con el control, la memoria y la adaptación de niveles eléctricos.
En la placa estudiada debes ser capaz de reconocer los convertidores de nivel U2E y PQ y, cuando estén presentes en esa arquitectura, localizar también el PIC y la EEPROM.

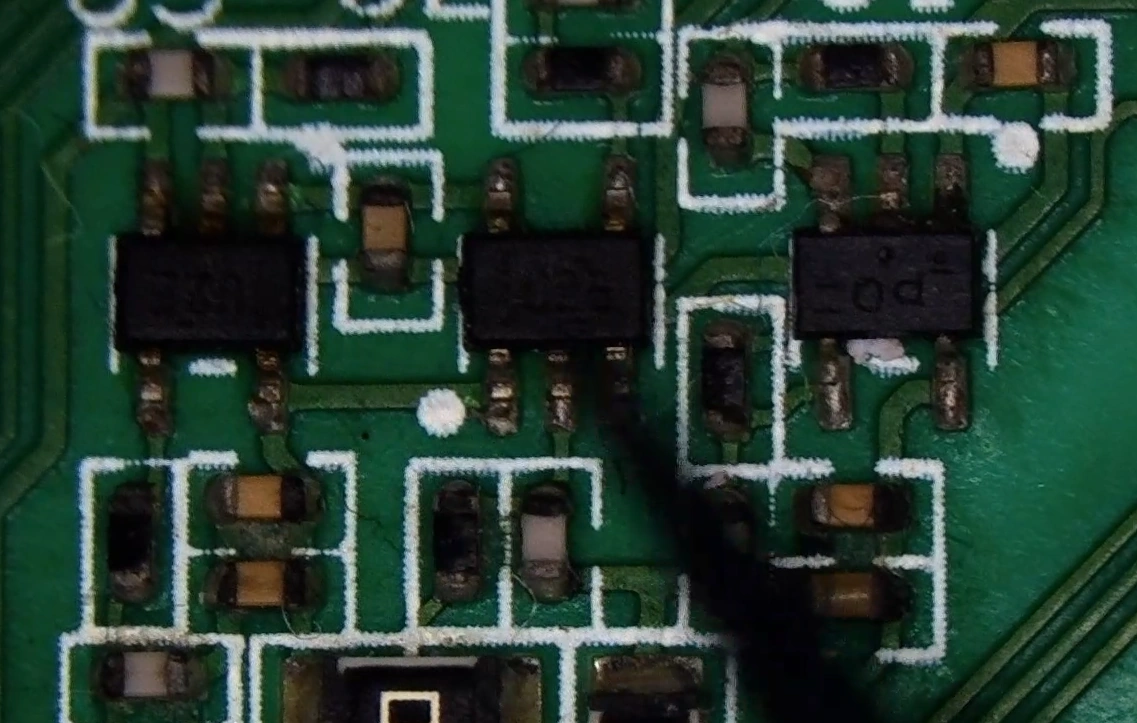

Convertidores de nivel identificados mediante los marcados U2E y PQ.

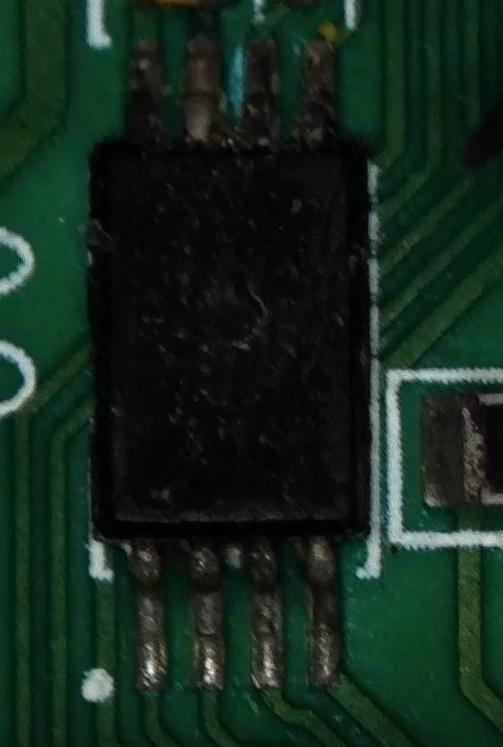

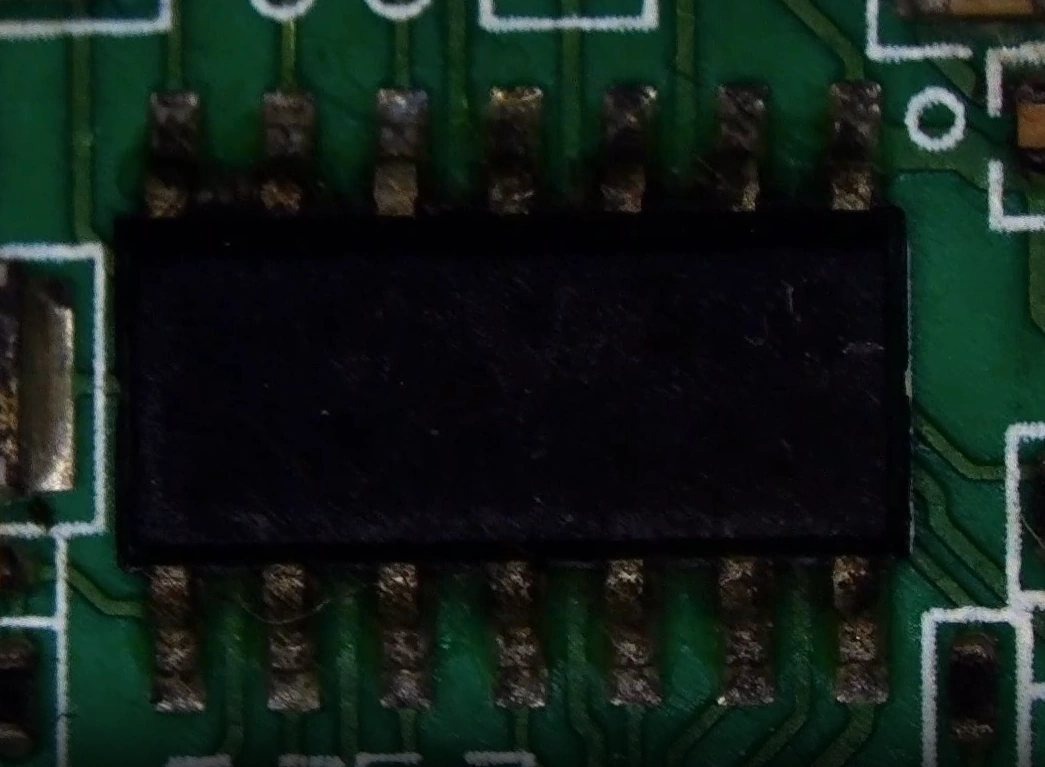

Ejemplos de PIC y EEPROM utilizados para reforzar el reconocimiento visual.
4. Reconoce la zona de los chips ASIC
La zona de ASIC ocupa gran parte de la hashboard y presenta una distribución repetitiva. En esta etapa ya deberías poder reconocer rápidamente estos circuitos integrados por su tamaño, posición, repetición y referencia.

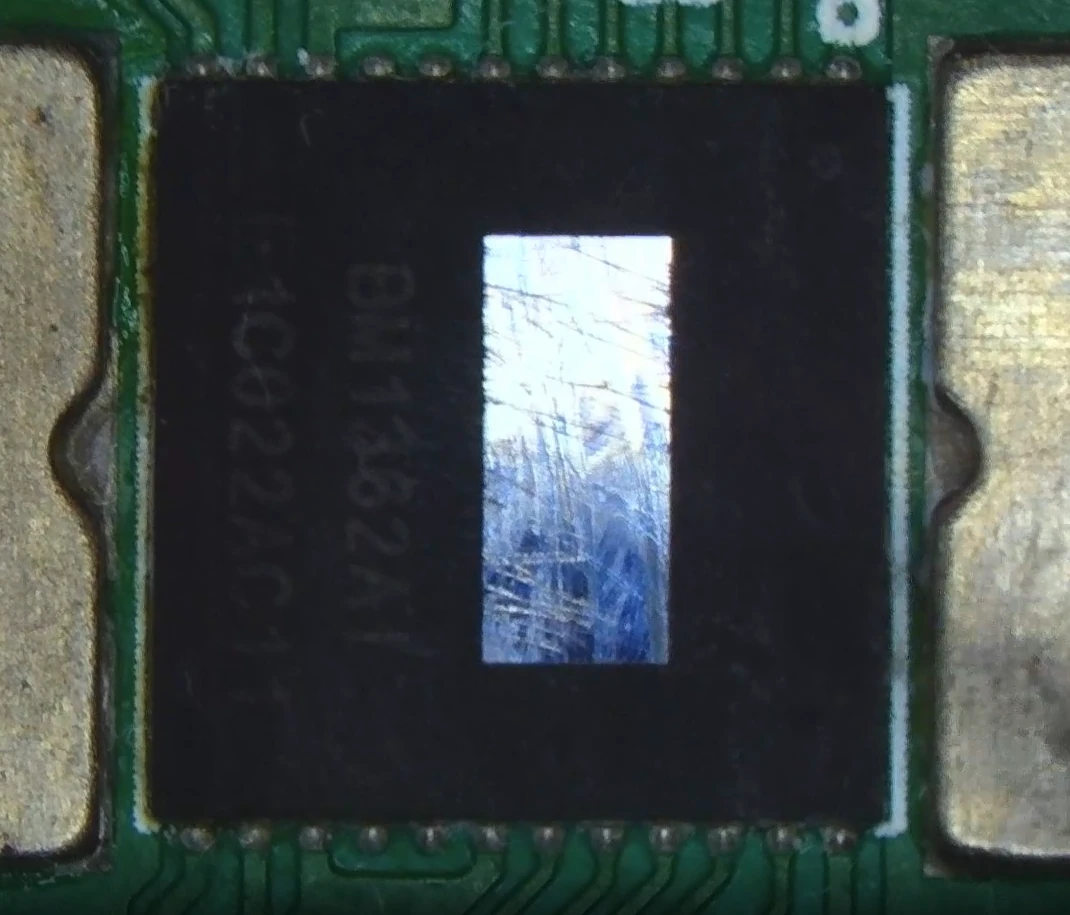

Ejemplo de ASIC utilizado como referencia visual dentro de la familia S19.
¿puedes distinguir visualmente un ASIC de una EEPROM, un sensor, un regulador o un convertidor de nivel?
5. Localiza las etapas de regulación
Después de reconocer la zona de ASIC, busca los reguladores asociados a la alimentación de los dominios. No necesitas analizar todavía sus tensiones: el objetivo es saber reconocerlos físicamente y relacionarlos con una etapa de regulación.

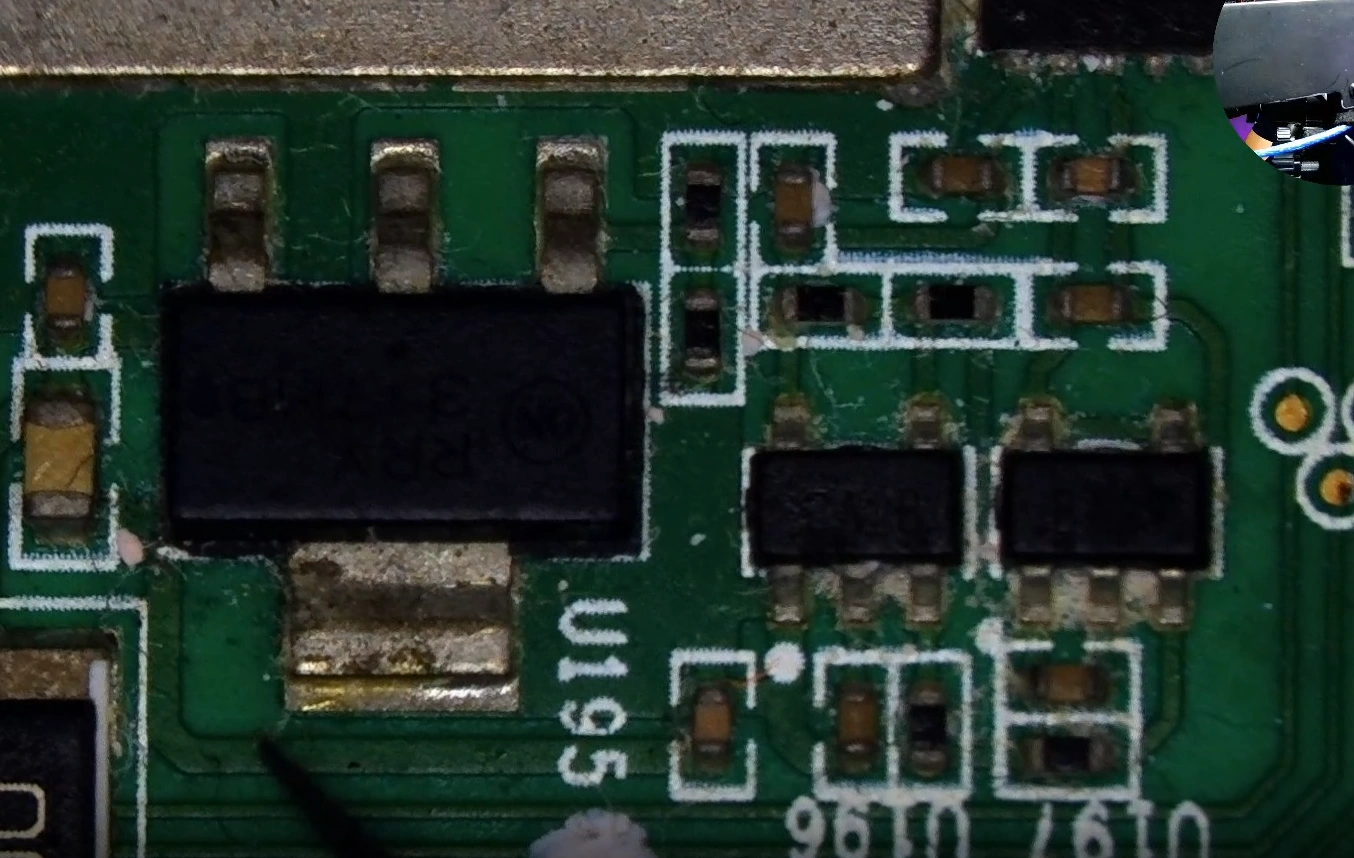

Conjunto de reguladores utilizado como referencia para identificar una etapa de regulación.
6. Identifica la fuente Booster
La fuente Booster o elevadora debe comenzar a resultarte reconocible por el conjunto de componentes que aparecen alrededor de ella: controlador, inductor, diodo y condensadores.

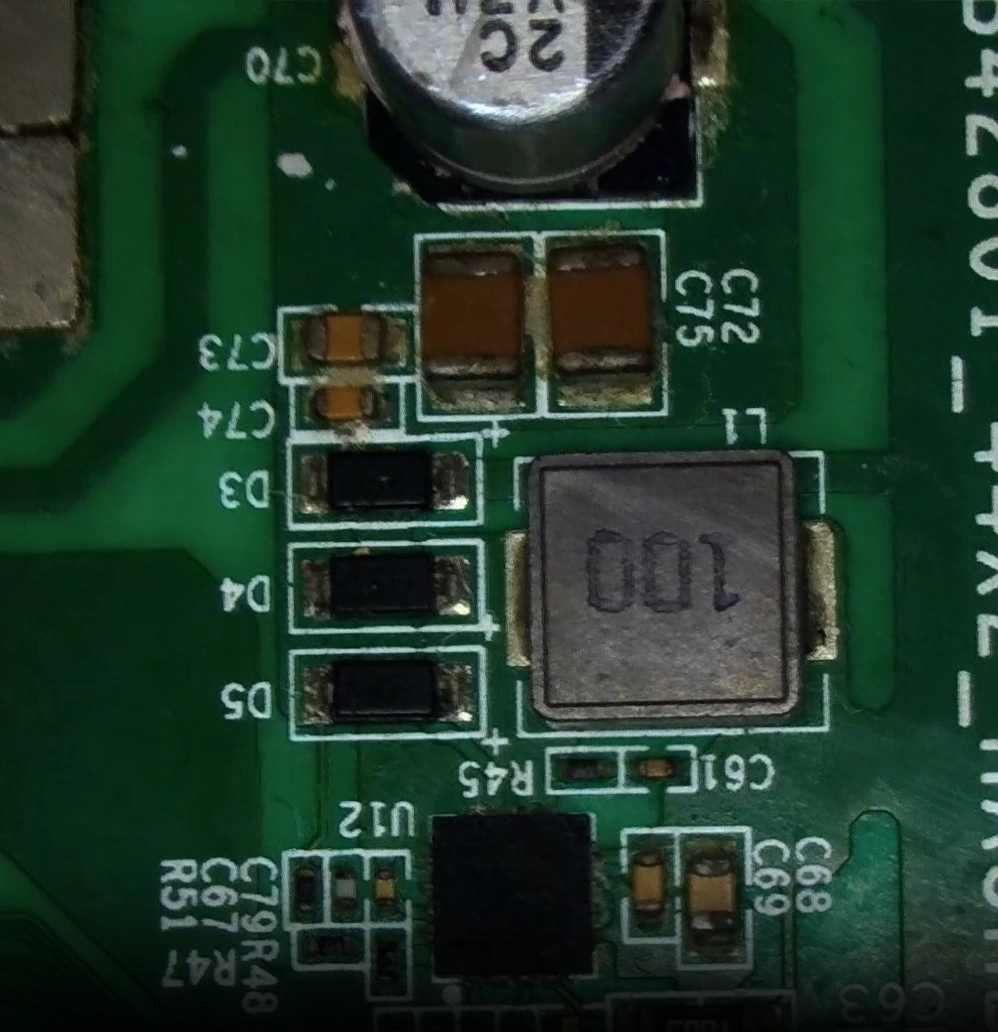

Fuente Booster o etapa elevadora DC-DC utilizada como referencia de reconocimiento.
Reconocimiento visual:
si observas un controlador de conversión acompañado por un inductor, un diodo y condensadores, debes empezar a pensar en una etapa de conversión de alimentación.
7. Localiza los sensores de temperatura
Los sensores de temperatura están distribuidos en puntos concretos de la hashboard y permiten supervisar las condiciones térmicas de funcionamiento.

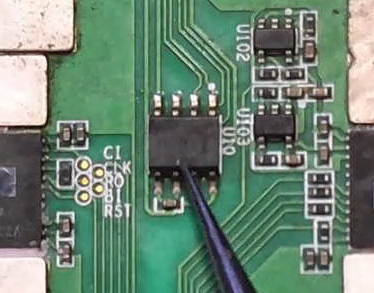

Sensor TMP75 utilizado como referencia para reforzar su identificación visual.
Ejercicio final de reconocimiento
Toma una hashboard S19 o utiliza una de las placas mostradas durante las lecciones y comprueba si puedes localizar, sin consultar ninguna referencia:
- Puerto I/O.
- Conexiones positiva y negativa de alimentación.
- Zona de control y comunicación.
- Convertidores de nivel U2E y PQ.
- PIC y EEPROM cuando estén presentes.
- Chips ASIC.
- Resistencias y condensadores SMD.
- Reguladores de voltaje.
- Fuente Booster.
- Inductor y diodo asociados a una etapa de conversión.
- Sensores de temperatura.
- Oscilador de cristal.
la posición exacta de un componente puede variar entre versiones de hashboard. Lo importante es desarrollar la capacidad de reconocer la función general de una zona por su arquitectura y por los componentes que la forman.
Autoevaluación antes del examen final
Antes de pasar a la evaluación final, responde mentalmente estas preguntas:
- ¿Puedo orientarme sobre una hashboard S19 sin ayuda?
- ¿Sé diferenciar el puerto I/O de las conexiones de alimentación?
- ¿Puedo reconocer un ASIC frente a otros circuitos integrados?
- ¿Identifico PIC, EEPROM y convertidores de nivel cuando están presentes?
- ¿Puedo reconocer una etapa de regulación?
- ¿Sé identificar visualmente una fuente Booster?
- ¿Puedo reconocer sensores, resistencias, condensadores, inductores y diodos?
si puedes observar una hashboard Antminer S19 y reconocer sus principales zonas y componentes sin depender constantemente de una referencia, has alcanzado el objetivo principal de este módulo.
Mapa mental de reconocimiento
I/O → referencia de orientación y conexión de datos.
Alimentación → entrada principal de energía.
U2E / PQ → convertidores de nivel.
PIC / EEPROM → control y memoria en las placas que los incorporan.
ASIC → procesamiento especializado.
Reguladores → etapas de regulación de alimentación.
Booster → etapa elevadora DC-DC.
TMP75 → supervisión de temperatura.
SMD → resistencias, condensadores y otros componentes de montaje superficial.
DMF Academy · Lección 7
Esta lección cierra el recorrido técnico del Módulo 1. A partir de este punto, el objetivo es que puedas observar una hashboard Antminer S19 y reconocer con seguridad sus principales zonas y componentes antes de pasar a la evaluación final.
