¿Qué es un ASIC y una Hashboard?
En esta guía de apoyo de DMF Academy conocerás qué es un
ASIC y qué es una hashboard ASIC, comprendiendo
la función que desempeñan dentro de un minero Antminer Serie S19.
También aprenderás a identificar los principales elementos que forman parte del equipo:
la Control Board, la fuente de alimentación PSU,
los ventiladores de refrigeración y las propias hashboards donde
se encuentran instalados los chips ASIC.
Autor técnico: Franklin López — DMF Miner Repair Center.
Especialista en reparación ASIC, diagnóstico de hashboards, microsoldadura,
electrónica aplicada y formación técnica profesional.
esta guía está orientada a comprender la estructura general del minero y la función de la hashboard.
El diagnóstico electrónico, las señales, los dominios y los métodos de reparación se estudiarán
progresivamente en las siguientes lecciones y módulos.
Objetivos de esta guía
- Comprender qué significa ASIC.
- Identificar qué es una hashboard y cuál es su función.
- Reconocer los principales elementos de un minero Antminer Serie S19.
- Relacionar los términos técnicos en inglés con su significado en español.
- Identificar diferentes configuraciones de hashboards utilizadas en la familia S19.
- Crear una base sólida antes de avanzar hacia el diagnóstico y reparación ASIC.
¿Qué significa ASIC?
ASIC
Application-Specific Integrated Circuit
Traducción: Circuito Integrado de Aplicación Específica.
Un ASIC es un circuito integrado diseñado para realizar una función específica.
A diferencia de un procesador de propósito general, su arquitectura se desarrolla y optimiza
para ejecutar una tarea determinada.
En los equipos destinados a minería de Bitcoin, los chips ASIC realizan el procesamiento
especializado necesario para ejecutar las operaciones de minería de forma continua.
el ASIC es el circuito integrado especializado. La hashboard es la placa electrónica
sobre la que se encuentran instalados estos chips junto con la electrónica necesaria
para permitir su funcionamiento.
¿Qué es una Hashboard?
Hashboard
Hash Board
Traducción habitual: placa de hash o placa de procesamiento.
La hashboard es una de las placas electrónicas principales de un minero ASIC.
Sobre ella se encuentran instalados los chips ASIC junto con diferentes circuitos y componentes
necesarios para proporcionar alimentación, comunicación y control.
Es en las hashboards donde se concentra el procesamiento especializado del equipo.
Dependiendo del modelo de minero, una máquina puede incorporar una o varias hashboards
trabajando conjuntamente.
Ejemplo de hashboard utilizada en un equipo de la familia Antminer S19.
Elementos principales de un minero ASIC
Una hashboard no trabaja de forma independiente. Forma parte de un sistema en el que
diferentes elementos cumplen funciones específicas y trabajan conjuntamente.
Control Board — Tarjeta controladora
La Control Board, o tarjeta controladora,
gestiona y coordina el funcionamiento general del minero.
Mantiene la comunicación con las hashboards y permite configurar, administrar
y supervisar el funcionamiento del equipo.

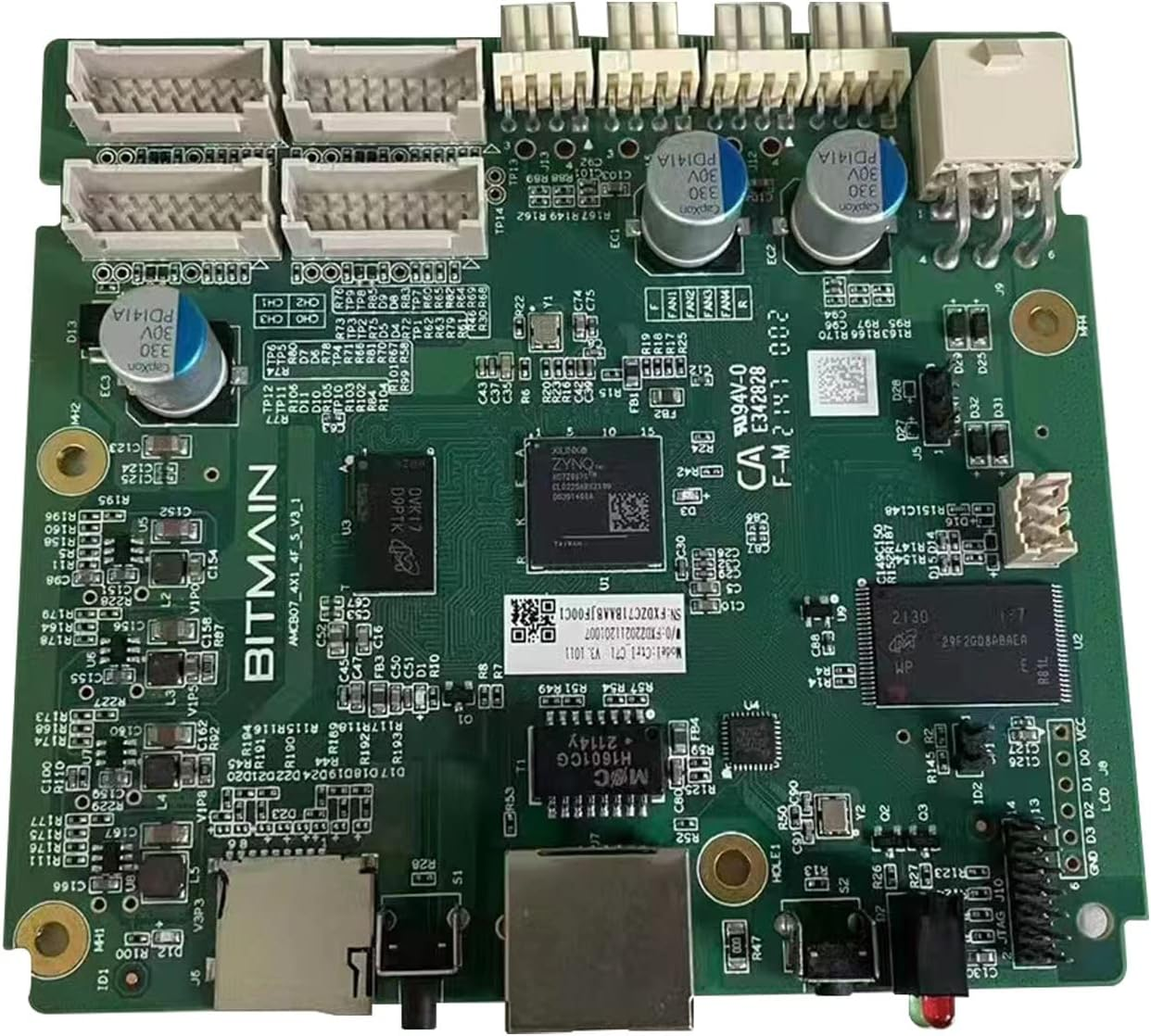

Ejemplo de una Control Board utilizada en equipos Antminer.
PSU — Fuente de alimentación
Power Supply Unit
Traducción: Unidad de Fuente de Alimentación.
La PSU proporciona la energía eléctrica necesaria para alimentar las hashboards,
la tarjeta controladora y los demás sistemas eléctricos del minero.

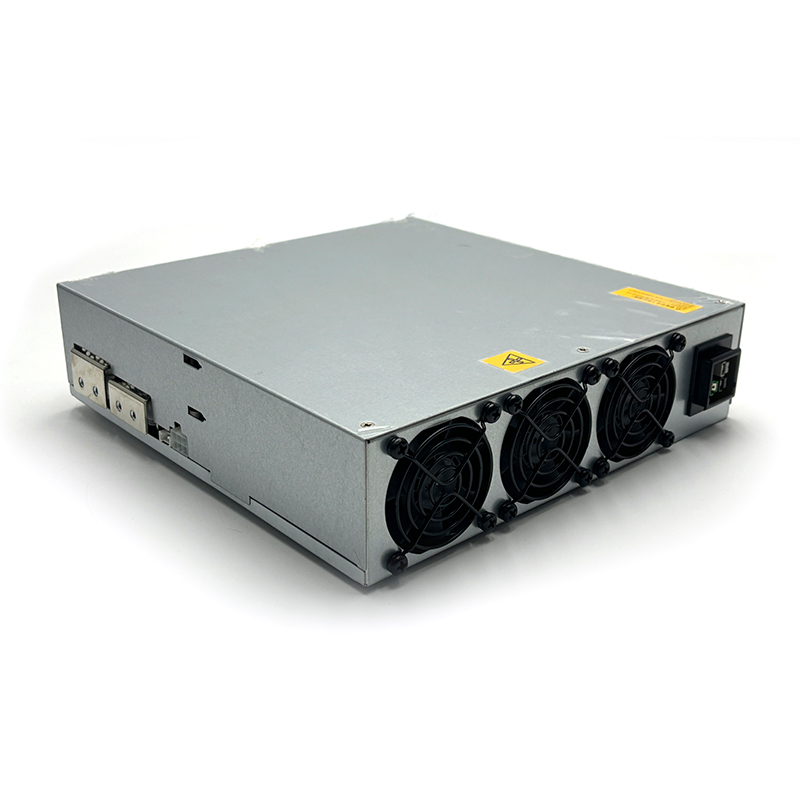

PSU — Power Supply Unit utilizada para alimentar un minero ASIC.
Fans — Ventiladores de refrigeración
Fan = Ventilador
Cooling Fan = Ventilador de refrigeración
Cooling System = Sistema de refrigeración
Durante el funcionamiento, los chips ASIC generan una cantidad importante de calor.
Los ventiladores fuerzan un flujo constante de aire a través de las hashboards y sus
disipadores para ayudar a evacuar ese calor.

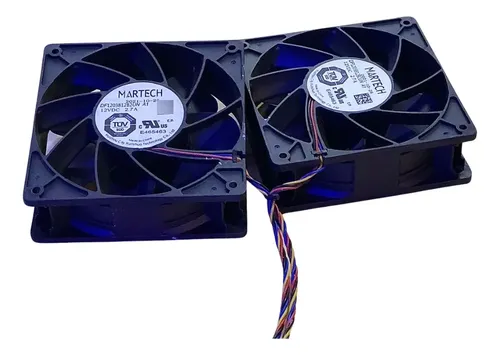

Cooling Fans utilizados para generar el flujo de aire del sistema de refrigeración.
¿Cómo trabajan conjuntamente?
PSU → suministra la energía eléctrica.
Control Board → gestiona y coordina el equipo.
Hashboards → contienen la electrónica de procesamiento.
Chips ASIC → realizan el procesamiento especializado.
Cooling Fans → ayudan a evacuar el calor generado.
Hashboards utilizadas en la familia Antminer S19
Dentro de la familia Antminer S19 existen diferentes versiones de hashboard.
Aunque todas desempeñan la misma función general dentro del minero, su diseño,
cantidad de chips y distribución pueden variar dependiendo del modelo.

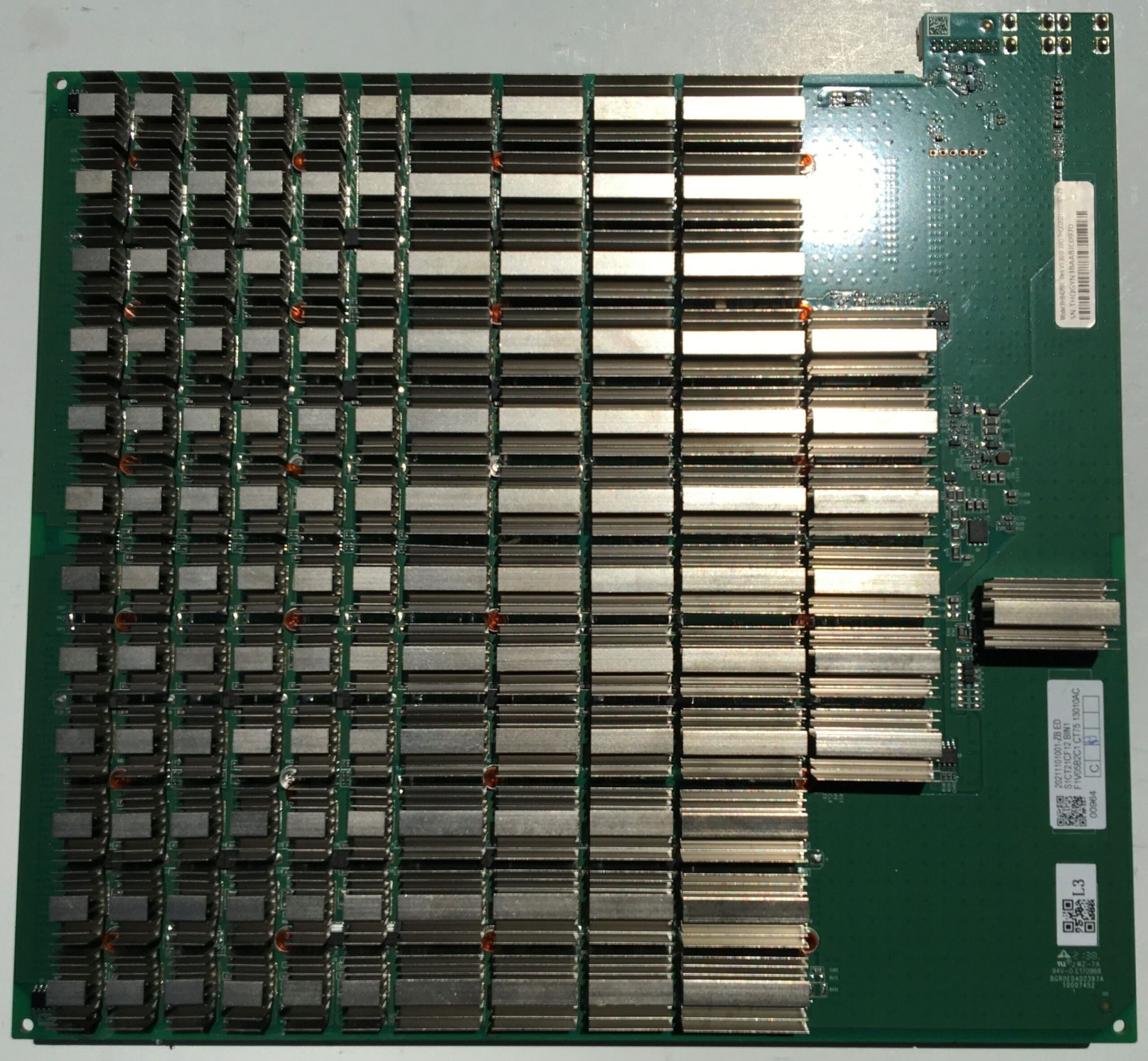

Ejemplo de una hashboard S19 de una generación anterior con disipadores soldados
directamente sobre una de las caras de la placa.
Antminer S19j Pro — Hashboard de 126 chips
Un ejemplo importante dentro de esta familia es la hashboard utilizada en determinadas
versiones del Antminer S19j Pro de 104 TH/s, que incorpora
126 chips ASIC.

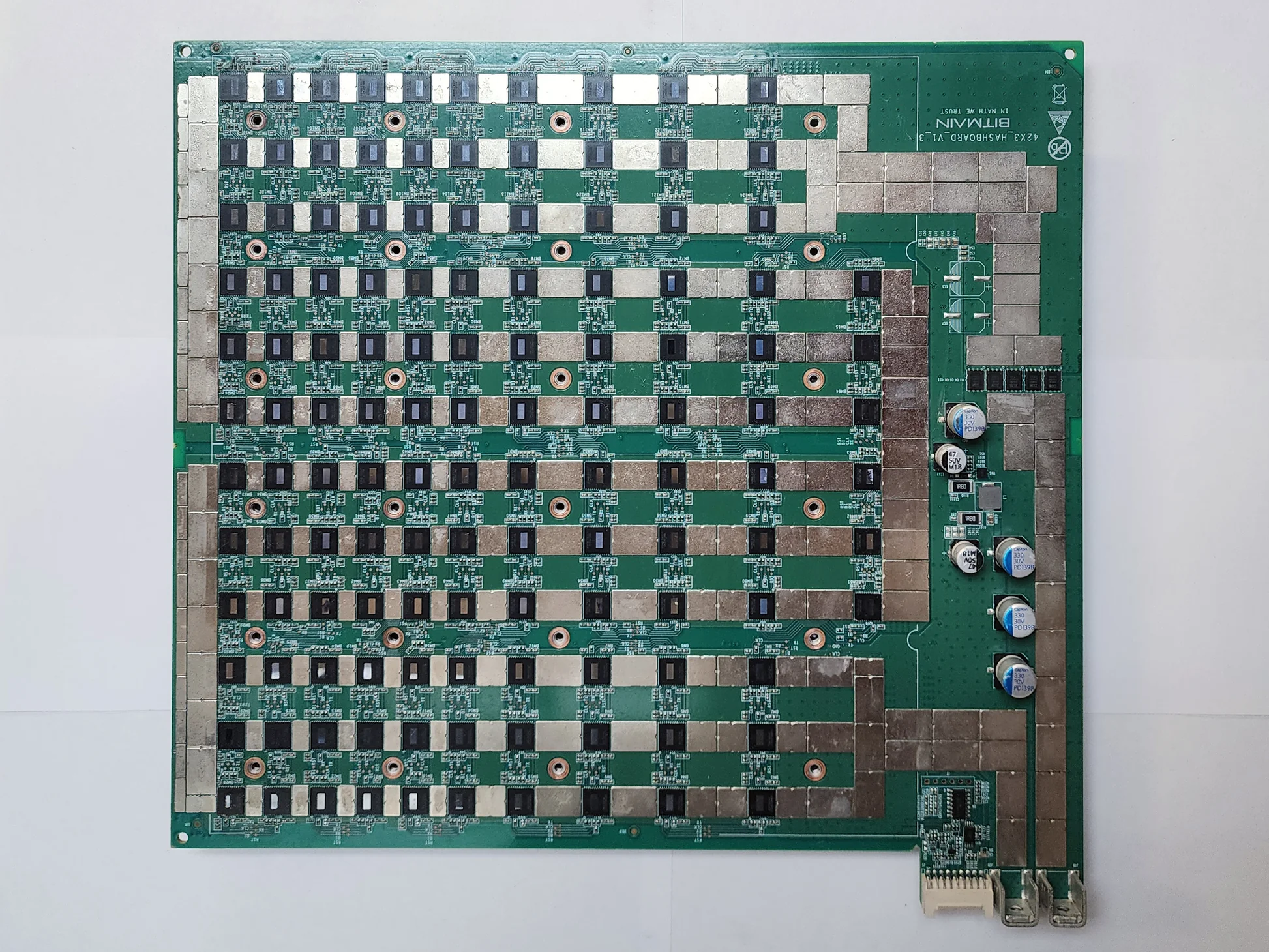

Hashboard Antminer S19j Pro de 104 TH/s con 126 chips ASIC.
Al retirar los disipadores superiores podemos observar directamente la distribución
de los chips ASIC y de otros componentes electrónicos instalados sobre la placa.
La identificación detallada de estos componentes se estudiará posteriormente.
Ejemplos de modelos S19 y cantidad de chips
| Modelo | Hashrate | Chips ASIC |
|---|---|---|
| Antminer S19 | 95 TH/s | 76 chips |
| Antminer S19 | 90 TH/s | 88 chips |
| Antminer S19j Pro | 104 TH/s | 126 chips |
antes de realizar cualquier procedimiento técnico sobre una hashboard,
identifica correctamente el modelo del minero y la versión de placa sobre la que vas a trabajar.
Conceptos que debes recordar
- ASIC: Application-Specific Integrated Circuit.
- Hashboard: placa que contiene los chips ASIC y la electrónica asociada.
- Control Board: tarjeta encargada de gestionar y coordinar el minero.
- PSU: Power Supply Unit — fuente de alimentación.
- Fan: ventilador.
- Cooling Fan: ventilador de refrigeración.
- Cooling System: sistema de refrigeración.
