Los Chips ASIC

En esta guía de apoyo de DMF Academy aprenderás a identificar
visualmente los chips ASIC utilizados en hashboards Antminer,
reconociendo sus referencias, encapsulados, distribución de pines y las principales
características físicas que permiten diferenciarlos de otros circuitos integrados
presentes en la placa.

Utilizaremos ejemplos reales de chips como BM1362AL,
BM1362AK, BM1398BB y BM2110AA
para aprender a interpretar sus marcados, localizar correctamente el
Pin 1 y comprender por qué no todas las generaciones de ASIC
presentan el mismo encapsulado o número de pines.

Objetivos de esta guía

• Comprender nuevamente qué función cumple un chip ASIC dentro de la hashboard.
• Diferenciar visualmente un ASIC de otros circuitos integrados de la placa.
• Reconocer diferentes referencias utilizadas por Bitmain.
• Identificar diferencias físicas entre distintas generaciones de chips ASIC.
• Comprender qué es el encapsulado de un circuito integrado.
• Reconocer la distribución de pines alrededor del chip.
• Aprender a localizar correctamente el Pin 1.
• Relacionar determinadas referencias ASIC con las hashboards donde son utilizadas.

¿Qué es un chip ASIC?

Los chips ASIC son los circuitos integrados responsables de realizar el
procesamiento especializado que proporciona el poder de cómputo
del minero.

En una hashboard encontramos numerosos ASIC distribuidos de forma ordenada sobre
el PCB. Aunque visualmente pueden parecer similares a otros circuitos integrados,
su tamaño, ubicación, marcado y repetición a lo largo de la placa permiten
reconocerlos rápidamente.

¿Cómo identificar visualmente un chip ASIC?

Cuando observamos una hashboard sin sus disipadores podemos reconocer los ASIC
por varias características físicas.

Referencias y marcados del fabricante

Sobre la superficie del chip encontraremos normalmente una
referencia alfanumérica que nos permite identificar la familia
o versión del ASIC.

Esta referencia es especialmente importante durante una reparación porque antes
de sustituir cualquier chip debemos conocer exactamente qué ASIC utiliza la
hashboard sobre la que estamos trabajando.

ASIC BM1362AL — Hashboard BHB42801

Uno de los ejemplos utilizados durante esta lección es el
BM1362AL, presente en la hashboard
BHB42801 utilizada dentro de la familia Antminer S19.

Ejemplo real de un chip ASIC BM1362AL utilizado en una hashboard BHB42801.

El marcado superior permite reconocer la referencia del ASIC y diferenciarlo
de otras variantes que pueden presentar un encapsulado exterior muy parecido.

ASIC BM1362AK — Antminer S19 90 TH/s

Otro ejemplo es el BM1362AK, asociado a determinadas
configuraciones de hashboard utilizadas en equipos
Antminer S19 de 90 TH/s.

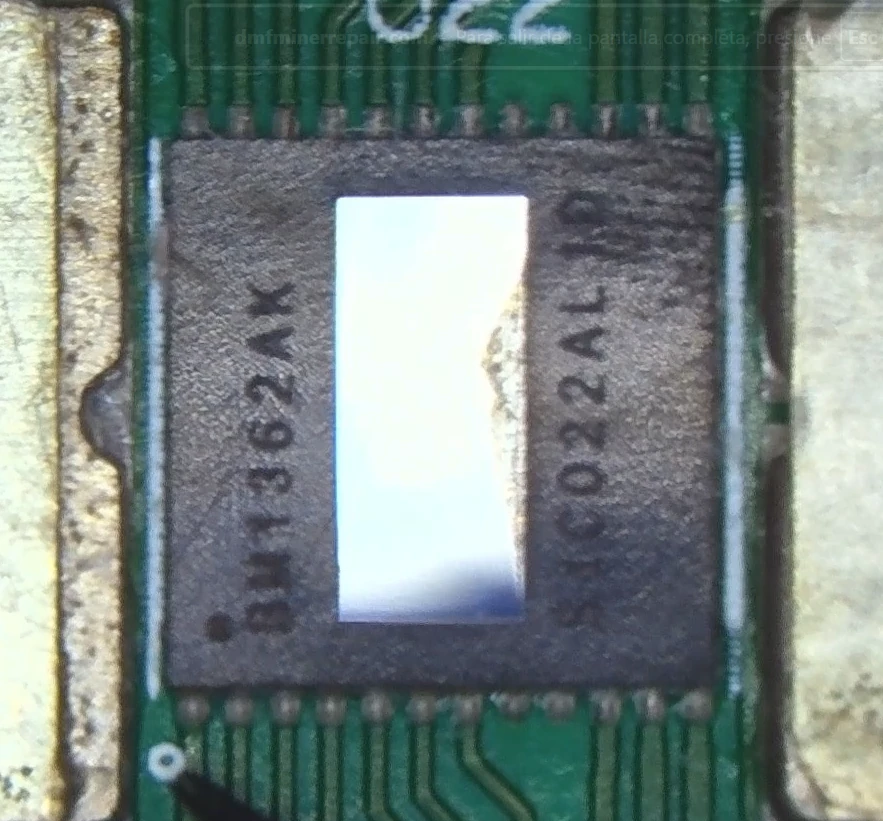

ASIC BM1362AK utilizado como ejemplo para aprender a reconocer referencias
y variantes dentro de las hashboards S19.

ASIC BM1398BB — Antminer S19 95 TH/s

El BM1398BB nos permite observar otra configuración física.
En el ejemplo utilizado en la lección podemos reconocer una distribución
de 32 pines.

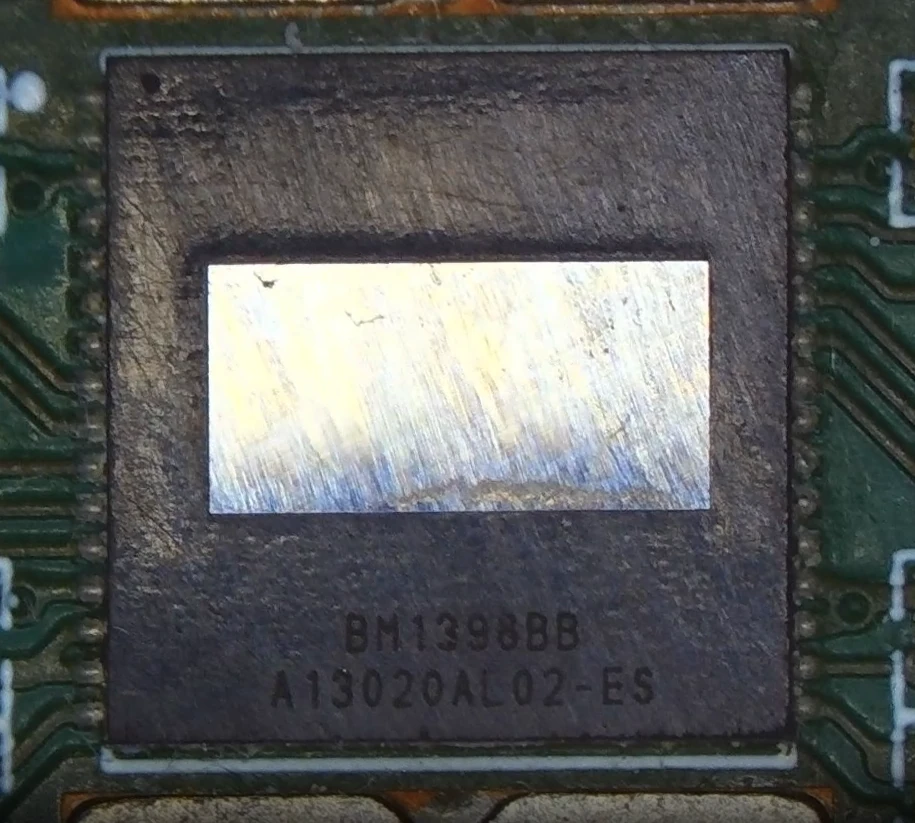

ASIC BM1398BB utilizado en una hashboard Antminer S19 de 95 TH/s.
En este ejemplo podemos observar su distribución de 32 pines.

Encapsulado y número de pines

El encapsulado es la estructura física exterior que protege
el circuito semiconductor y permite realizar sus conexiones eléctricas con
la placa.

Entre diferentes generaciones de ASIC podemos encontrar variaciones en:

• Tamaño exterior del chip.
• Forma del encapsulado.
• Número total de pines.
• Distribución de los pines.
• Marcado del fabricante.
• Referencia del ASIC.
• Posición física del indicador utilizado para localizar el Pin 1.

Cómo localizar el Pin 1 de un ASIC

Todo circuito integrado tiene una orientación definida. Para poder instalar
correctamente un ASIC debemos saber dónde se encuentra su
Pin 1.

Dependiendo del encapsulado, el fabricante puede utilizar diferentes referencias
visuales, como una marca, punto, esquina diferenciada o indicador sobre la
superficie del componente.

Ejemplo utilizado para reconocer la distribución de pines y localizar
correctamente el Pin 1 de un chip ASIC.

¿Por qué es importante reconocer el Pin 1?

La numeración de los pines comienza a partir de una referencia determinada por
el fabricante. Saber identificar correctamente el Pin 1 permite comprender
la orientación del circuito y posteriormente interpretar correctamente
documentación técnica, esquemas y puntos de conexión.

En este módulo únicamente necesitamos aprender a
reconocer la orientación física. La función específica de cada pin
y las señales eléctricas asociadas se estudiarán cuando corresponda.

Comparación visual de diferentes ASIC

Cómo diferenciar un ASIC de otros circuitos integrados

Cuando comenzamos a estudiar una hashboard podemos confundir visualmente algunos
circuitos integrados. Para evitarlo debemos observar el contexto completo de la placa.

Método básico para identificar un ASIC

1. Observa la distribución general de los chips sobre la hashboard.
2. Localiza el marcado o referencia del fabricante.
3. Comprueba el tamaño y tipo de encapsulado.
4. Observa el número y distribución de pines cuando sean visibles.
5. Localiza la referencia utilizada para identificar el Pin 1.
6. Relaciona la referencia encontrada con el modelo de hashboard correspondiente.

Conceptos que debes recordar

• ASIC: Application-Specific Integrated Circuit — Circuito Integrado de Aplicación Específica.
• Referencia: marcado utilizado para identificar la versión o familia del chip.
• Encapsulado: estructura física exterior que protege el semiconductor y permite su conexión con el PCB.
• Pin: punto de conexión eléctrica entre el circuito integrado y la placa.
• Pin 1: referencia inicial utilizada para determinar la orientación y numeración del circuito integrado.
• BM1362AL: uno de los ASIC utilizados como referencia durante la lección.
• BM1362AK: variante mostrada sobre una hashboard S19 de 90 TH/s.
• BM1398BB: ASIC mostrado como ejemplo con una configuración de 32 pines.
• BM2110AA: ejemplo utilizado para visualizar pines y orientación del Pin 1.
